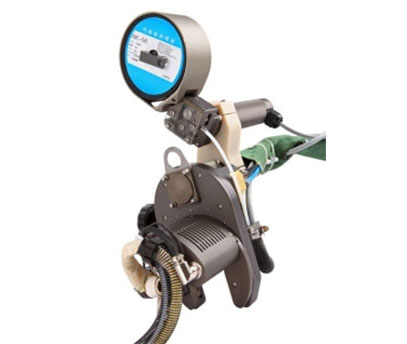

TOA50 全位置窄間距管管焊槍

• 簡介： 該焊槍是專為管／管TIG焊接設計的專用焊槍，適應于窄間距形式的管/管自動化焊接。可焊接碳鋼、不銹鋼等各種管／管對接。

咨詢熱線：18601637677

詳細描述

焊槍概述

該焊槍是專為管／管TIG焊接設計的專用焊槍，適應于窄間距形式的管/管自動化焊接。可焊接碳鋼、不銹鋼等各種管／管對接。管子直徑范圍Ф32mm-51mm，可選擇采用填絲或自熔兩種方式。可自動調節弧長，并具有橫擺功能。可與AW400程控焊接電源配套使用，可精密實現全位置TIG管/管焊接，焊接結果重現性高，可達到理想的焊接效果。主要應用于化工、食品、鍋爐、軍工和核電等行業。



性能特點

•主要結構有三大部分：旋轉系統、夾鉗裝置、傳動系統；

•主要部分采用鋁制，結構輕巧，卡鉗式裝夾方式可對不同管徑作任意調節；

•采用無間隙齒輪傳動設計，旋轉平穩、轉動慣量小，且在高溫工作環境下，無卡阻現象；

•電動弧長橫擺設計，適合多道焊接工藝要求；

•適用中厚壁碳鋼、不銹鋼材質的管道焊接；

•槍頭循環水冷，連續工作時間長；

•可自熔、加絲焊接；

•廣泛應用于管管、管彎頭等多種接頭的現場安裝。



焊槍參數

可焊材質

碳鋼、不銹鋼
可焊管徑	Φ32～Φ51
鎢極直徑	Φ3.2
焊絲直徑	Φ1.0
焊接速度	0.25～5.02
冷卻方式	水冷
冷卻流量（ml/min）	≥300

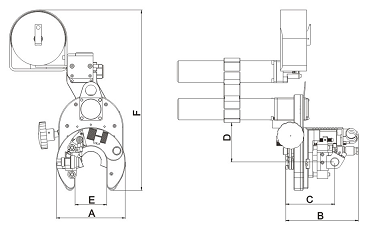

主要尺寸
A	128
B	140
C	85～97
D	78
E	59
F	360
重  量	5 (不含電纜)
